DESPALETIZADOR-ROMPEDOR DE SACOS

Estación automática para llenar Big-bag con granza, partiendo de sacos paletizados.

Capacidad: 2.000 Kg/hora.

Garantizado el 99,8% de vaciado de los sacos.





Función:
Se trata de llenar de forma automática Big-bag de hasta una altura de 2200 mm. con la granza contenida en sacos paletizados a 2000 mm. de altura máxima.

Especificaciones:

• Producto a desplazar: Sacos de plástico conteniendo granza
• Peso de los sacos: 25 Kg.
• Pallet de sacos: Hasta 1200 x 1200 mm., altura 2000 mm.
• Cantidad de sacos por pallet: 40<50
• Memorización de tres mosaicos distintos de capas de sacos.
• Capacidad máxima: 2000 Kg/hora

• Movimientos en tres ejes X, Y, Z:

                    X: 4000 mm.

                    Y: 2000 mm.

                    Z: 1000 mm.



Componentes de la instalación:

1- Estructura de soporte: Fabricada con perfiles cuadrado/rectangular estructurales y placas de anclaje a suelo. Pintado con en color RAL 5008

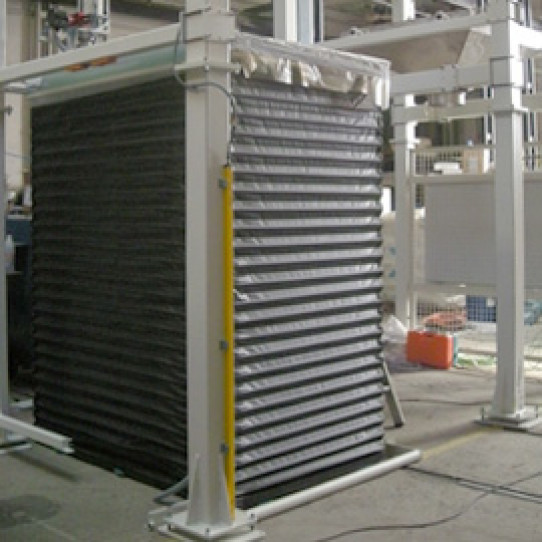

2- Plataforma elevadora: Electro-hidráulica, capacidad 1500 Kg. y dimensiones 1900 x 1200 mm. Provista de fuelle protector.

3- Perfiles motrices: Para los movimientos X,Y,Z. Son de aluminio, transmisión por doble correa dentada. Motorreductores eléctricos AC con freno, encoder y variador de frecuencia.

4- Cabezal de manipulación: Neumático con ventosa específica para sacos. Control por electroválvulas.

   - Vacío por multi-eyector neumático para sujeción del saco.

   - Giro de la ventosa 90º para adaptarse a la posición del saco en el pallet y "sacudida" para expulsar la totalidad de la granza del saco.

   - Movimiento en Z de +-80 mm. para compensación de altura de los sacos.

5-  Tolva-embudo con dispositivo de corte de sacos: En acero inoxidable, provista de rejilla para impedir el paso de cuerpos extraños. Dirige el contenido del saco una vez abierto mediante un sitema de cuchilla móvil de corte.

6-  Sustentación del Big-bag: Mediante ganchos de seguridad por los que se pasan las asas.

7-  Carros contenedores de sacos vacíos: Se suminstran dos contenedores con paredes de malla y provistos de ruedas. Uno está dentro de la estación y el otro para reemplazo.

8-  Elementos de control: Armario eléctrico-neumático de potencia y control ubicado en el lateral del pórtico. Cuadro con pantalla táctil y botoneras de accionamiento, conectado por Profibus con el cuadro general. Está ubicado en la columna izquierda (Lado de la mesa)

9-  Elementos de seguridad:

   - Barrera inmaterial en la frontal de la instalación protegiendo las zonas de entrada de pallet con sacos, carro contenedor de sacos vacíos y Big-Bag.

   - Se han previsto barreras de categoría 4, protección de manos.
